Patobulinta spiralinė žaizdos tarpinė, skirta tiksliam sandarinimui

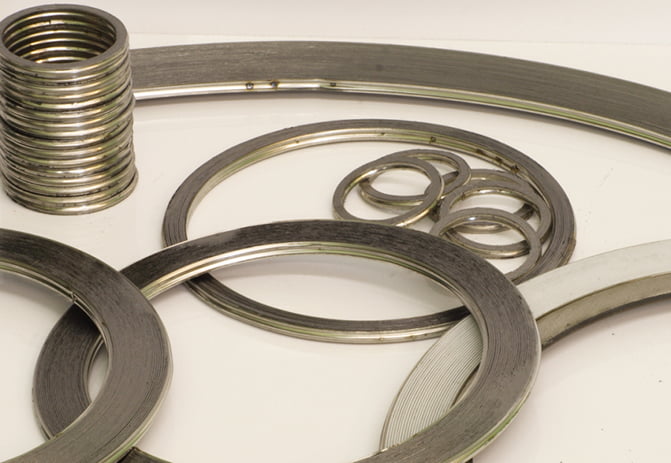

Spiralinių žaizdų tarpiklių tipai:

Pagrindinio stiliaus spiralinės žaizdos tarpiklis:

Pagrindinis konstrukcijos stilius, vidinis ir išorinis skersmuo yra sutvirtinti keliais metalo sluoksniais be užpildo, kad būtų užtikrintas didesnis stabilumas ir geresnės suspaudimo charakteristikos. Tinka liežuvio ir griovelio, arba griovelio iki plokščio paviršiaus jungėms

Spiralinės žaizdos tarpiklis su vidiniu žiedu:

Tvirtas vidinis metalinis žiedas veikia kaip suspaudimo atrama ir užpildo žiedinę erdvę tarp flanšo angos ir vidinio skersmens.

Spiralinės žaizdos tarpiklis su išoriniu žiedu:

Tai išorinis žiedas, kuris tiksliai centruoja flanšo paviršių, suteikia papildomą radialinį stiprumą, kad tarpiklis neišpūstų, ir veikia kaip suspaudimo atrama. Bendrosios paskirties tarpiklis, tinkamas naudoti su plokščiu paviršiumi ir pakeltais 900 klasės ir aukštesniais vidiniais flanšais rekomenduojamas žiedas

Spiralinės žaizdos tarpiklis su vidiniais ir išoriniais žiedais:

Stilius CG tarpiklis su vidiniu žiedu, kuris suteikia papildomą gniuždymą ribojantį stabdiklį ir suteikia šilumos bei korozijos barjerą, apsaugantį tarpiklių apvijas ir užkertant kelią flanšo erozijai. Tinka naudoti su plokščiais flanšais ir skirta aukšto slėgio ir temperatūros aptarnavimui, 900 ir aukštesnė klasė arba kur yra korozinių arba toksiškų medžiagų.
